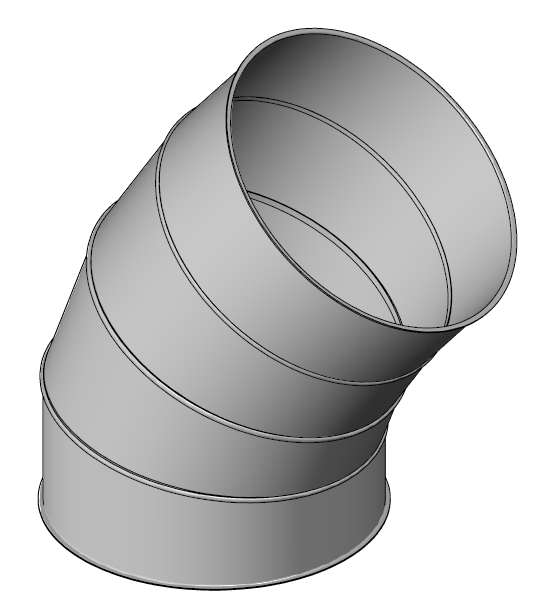

4-segment bends are designed for pneumatic conveying systems
- 7 mm lipped edges for pull ring connections
- For sealing, use 50 mm adhesive PVC tape
- Made of galvanized sheet steel, thickness 0.7–1.0 mm
- Bending radius R = 1.5 × d (d – bend diameter)
- Length to center axis L = R × 0,41 + 40 mm
Products
Code
Name
Unit of measure
DAA-45-120
Segmentinė alkūnė DAA 45° 120
pcs.
DAA-45-125
Segmentinė alkūnė DAA 45° 125
pcs.
DAA-45-140
Segmentinė alkūnė DAA 45° 140
pcs.
DAA-45-160
Segmentinė alkūnė DAA 45° 160
pcs.
DAA-45-180
Segmentinė alkūnė DAA 45° 180
pcs.
DAA-45-200
Segmentinė alkūnė DAA 45° 200
pcs.
DAA-45-225
Segmentinė alkūnė DAA 45° 225
pcs.
DAA-45-250
Segmentinė alkūnė DAA 45° 250
pcs.
DAA-45-280
Segmentinė alkūnė DAA 45° 280
pcs.
DAA-45-315
Segmentinė alkūnė DAA 45° 315
pcs.
DAA-45-355
Segmentinė alkūnė DAA 45° 355
pcs.
DAA-45-400
Segmentinė alkūnė DAA 45° 400
pcs.
DAA-45-450
Segmentinė alkūnė DAA 45° 450
pcs.
DAA-45-500
Segmentinė alkūnė DAA 45° 500
pcs.
